Карточка изделия Универсальные таймеры реального времени УТ1-PiC-Щ1



КИП >>Приборы для измерения времени >>Таймеры >>Универсальные таймеры реального времени >>УТ1-PiC-Щ1

Минимальная сумма покупки - 2000 руб без НДС.

Цена УТ1-PiC-Щ1:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" УТ1-PiC-Щ1:Заказ

Статус производства УТ1-PiC-Щ1: Производится

Напряжение питания переменного тока, В : 220
Габаритные размеры, мм : 96х96х70
Погрешность хода часов, мин/мес не более : 5
Масса, кг не более : 1


Универсальные таймеры реального времени УТ1-PiC-Щ1
Универсальные таймеры реального времени УТ-1-PiC-Щ1
Универсальные таймеры реального времени

Купить УТ1-PiC-Щ1:

УТ1-PiC универсальный двухканальный таймер

Назначение таймера

Двухканальный таймер УТ1-PiC предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.

Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

Преимущества УТ1-PiC

  • Улучшенные показатели по электромагнитной совместимости — полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности;
  • Расширенные показатели климатического исполнения — допустимый диапазон рабочих температур от — 20 до + 50 °С;
  • Реализована функция автоматического перевода часов на зимнее/летнее время.

Основные возможности ОВЕН УТ1 PiC

  • две независимые программы управления двумя выходными реле, до 70 пар команд в каждой;
  • коррекция выполнения команд по восходу и заходу солнца, в зависимости от географической широты местности;
  • задание периодичности исполнения для каждой команды: ежегодно, еженедельно или ежедневно (в порядке убывания приоритета);
  • возможность подключения внешних устройств блокировки команд;
  • индикация текущего времени и даты программирование кнопками на лицевой панели прибора;
  • сохранение заданных параметров при отключении питания;
  • автоматическое включение и выключение исполнительных механизмов в заданный момент времени;
  • защита параметров от несанкционированного доступа.

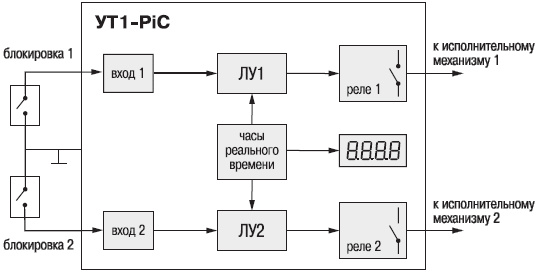

Функциональная схема двухканального таймера ОВЕН


Универсальный таймер реального времения УТ1 PiC представляет собой микропроцессорное устройство, имеющее в своем составе часы реального времени, два логических устройства, синхронизированных с часами, и два выходных реле для включения/выключения исполнительных механизмов.

Работа логических устройств

Логические устройства (ЛУ) предназначены для формирования команд включения/выключения выходных реле в заданное пользователем время. Для каждого из логических устройств пользователь имеет возможность задавать свою программу.

Формирование программы таймера реального времени

Программа каждого ЛУ включает в себя до 70 пар команд, задающих время включения и выключения выходных реле. Для каждой команды пользователь может задавать периодичность ее исполнения:

  • ежедневное — каждый день в указанное время;
  • еженедельное — в указанный день недели;
  • ежегодное — в указанный день года, например, особые режимы для праздничных дней.

При этом ежегодные команды имеют высший приоритет исполнения, т.е. в указанный день года данная команда будет исполняться вместо еженедельной или ежедневной. В свою очередь, еженедельная команда имеет приоритет над ежедневной.

Коррекция по восходу и заходу солнца у таймера реального времени УТ1-PiC

Для управления процессами, связанными с продолжительностью светового дня, в приборе предусмотрена возможность включения процедуры коррекции выполнения каждой команды с учетом времени восхода и захода солнца в данной местности.

Значение коррекции времени вычисляется прибором автоматически по географической широте местности, задаваемой пользователем при программировании прибора.

Таймер реального времени УТ1-PiC. Входы

Прибор имеет 2 входа, используемых совместно с двумя логическими устройствами.

Ко входам могут быть подключены механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные ключи n—p—n-типа.

При необходимости внешнего управления пользователь может задать для каждой команды ожидаемое состояние этих входов — замкнутое или разомкнутое. В момент действия команды несоблюдение заданного состояния входов приводит к блокированию выходного реле.

Выходные устройства

Таймер реального времени УТ1-PiC имеет два выходных реле 8 А 220 В для управления исполнительными механизмами.

Технические характеристики универсального таймера ОВЕН УТ1-PiC

Параметр Значение
Номинальное напряжение питания 220 В частотой 50 Гц
Допустимое отклонение номинального напряжения питания -10...+15 %
Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле 8 А при 220 В (cos φ> 0,4)
Погрешность хода часов не более 5 мин/месяц
Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч) не менее 3-х лет
Габаритные размеры и степень защиты корпуса:
— настенный Н 130×105×65 мм, IP44
— щитовой Щ1 96×96×70 мм, IP54 со стороны передней панели
Условия эксплуатации
Температура окружающего воздуха +1...+50 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при 35 °С) 30...80 %
