Карточка изделия Счетчики импульса СИ30-220.Щ1.С



КИП >>Счетчики >>Счетчики импульса >>СИ30-220.Щ1.С

Минимальная сумма покупки - 2000 руб без НДС.

Цена СИ30-220.Щ1.С:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" СИ30-220.Щ1.С:Заказ

Статус производства СИ30-220.Щ1.С: Производится

Напряжение питания переменного тока, В : 90-250
Габаритные размеры, мм : 96х96х65
Частота входных импульсов, Гц не более : 10000
Масса, кг не более : 1

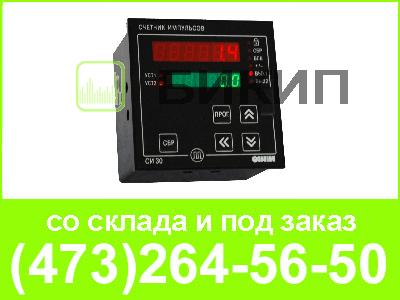

Счетчики импульса СИ30-220.Щ1.С
Счетчики импульса СИ-30-220.Щ1.С
Счетчики импульса

Купить СИ30-220.Щ1.С:

Микропроцессорный счетчик импульсов ОВЕН СИ30

Назначение устройства

Микропроцессорный счетчик импульсов СИ 30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные возможности счетчика импульсов

  • прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков;
  • перевод количества импульсов в реальные единицы измерения продукции;
  • выбор позиции десятичной точки;
  • сохранение результатов счета при отключении питания;
  • встроенный модуль интерфейса rs-485 и usb-порт для подключения к компьютеру;
  • четыре дискретных входа для организации счета и реализации функций старт\стоп, блокировка, сброс;
  • коэффициент масштабирования;
  • универсальные входы, позволяющие работать с датчиками pnp\npn типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами;
  • встроенный источник питания датчиков — 24в, с максимальным током нагрузки не более 100 ма;
  • четыре режима работы выходных устройств;
  • управление нагрузкой с помощью двух выходных устройств;
  • автоматическое определение протокола связи;
  • определение направления вращательного движения узлов и механизмов;
  • поддержка распространенных протоколов modbus (ascii, rtu), овен;
  • улучшенная помехоустойчивость — полное соответствие требованиям гост р 51522 (мэк 61326) по электромагнитной совместимости для оборудования класса а с критерием качества;
  • программирование с кнопок на лицевой панели;
  • возможность программирования счетчика с помощью компьютера.

Функциональная схема СИ 30


Счетчик импульсов ОВЕН СИ30 имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Устройство согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают на блок цифровой 10 обработки, где происходит переназначение входов в соответствии с режимом счёта, выбранным пользователем, фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в реальную физическую величину, сравнение с уставкой значения сигнала перед его выводом на индикатор, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Блок управления включает в себя кнопки для ввода параметров прибора. Блок индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных индикаторов.

Вторичный источник питания (ВИП) в зависимости от исполнения прибора (с переменным или постоянным питанием) осуществляет преобразование питающего напряжения для устройства согласования, блока цифровой обработки, выходных устройств и интерфейсов и формирует сигнал, свидетельствующий о пропадании питающего напряжения.

К входам счетчика импульсов могут быть подключены:

  • коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
  • датчики, имеющие на выходе транзистор n-p-n—типа с открытым коллекторным выходом;
  • датчики, имеющие на выходе транзистор p-n-p—типа.

Для питания датчиков на винтовой клеммник прибора выведено напряжение 24 В (вывод 13 клеммника).

Технические характеристики счетчика испульсов СИ30

Параметр Значение
Диапазон переменного напряжения питания
напряжение:, В от 90 до 250
частота, Гц от 47 до 63
Диапазон постоянного напряжения питания, В от 10,5 до 30
Максимальная потребляемая мощность, ВА, не более 10
Масса, кг, не более 1
Средний срок службы, лет 8
Межповерочный интервал, лет 2
Частота входных импульсов, Гц, не более 10000
Длительность входных импульсов, мкс, не менее 50
Диапазон значений умножителя от 0,00001 до 99999
Частота входного фильтра, Гц от 1 до 50000
Скважность импульса, не менее 2
