Карточка изделия Сигнализаторы уровня жидкости САУ-М2



КИП >>Сигнализаторы >>Сигнализаторы уровня >>Сигнализаторы уровня жидкости >>САУ-М2

Минимальная сумма покупки - 2000 руб без НДС.

Цена САУ-М2:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" САУ-М2:Заказ

Статус производства САУ-М2: Производится

Напряжение питания переменного тока, В : 220
Габаритные размеры, мм : 130х105х65
Количество подключаемых датчиков : 3
Масса, кг не более : 1


Сигнализаторы уровня жидкости САУ-М2
Сигнализаторы уровня жидкости
Сигнализаторы уровня жидкости

Купить САУ-М2:

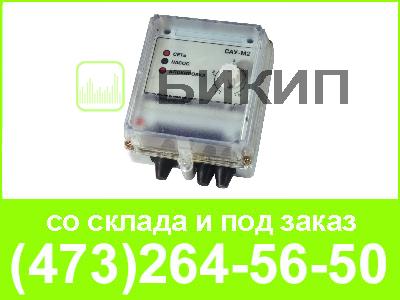

Прибор для управления погружным насосом — САУ-М2

Назначение

Прибор САУ-М2 предназначен для применения в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения.

Прибор выпускается в настенном корпусе типа Н

Функциональные возможности

  • Поддержание уровня жидкости в резервуаре;
  • Защита погружного насоса от «сухого» хода;
  • Автоматическое осушение резервуара до заданного уровня;
  • Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.).

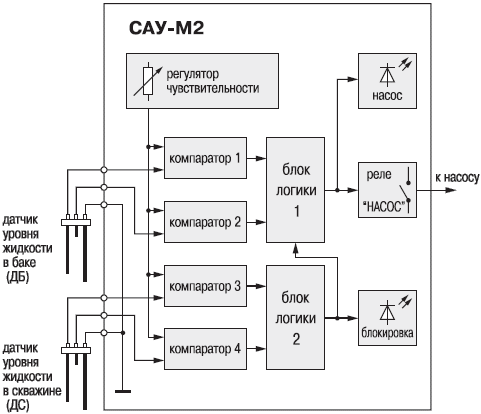

Функциональная схема САУ-М2

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 — и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

Прибор САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

  • регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
  • входное устройство (вход), измеряющее сопротивление кондуктометрического датчика на переменном токе;
  • пороговое устройство (ПУ), служащее для фиксации достижения рабочей жидкостью заданных уровней, а также для формирования сигналов, предназначенных для управления выходными реле;
  • выходное реле, предназначенное для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

Автоматическое заполнение резервуара (бака) до заданного уровня

Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.

Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:

  • датчик уровня жидкости в баке (заполняемой емкости);
  • датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).

Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.

Реле «НАСОС»:

  • включается при осушении электрода нижнего уровня (т. е. длинного электрода) датчика бака;
  • выключается при затоплении электрода верхнего уровня (т. е. короткого электрода) датчика бака.

Настройка прибора на электропроводность жидкости

САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.

Автоматическое осушение резервуара

При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик — уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (т. е. электрода нижнего уровня) датчика.

Защита погружного насоса от «сухого» хода

При осушении длинного электрода (т. е. электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

Технические характеристики САУ-М2

Параметр Значение
Номинальное напряжение питания прибора 220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения -15...+10 %
Количество подключаемых датчиков два 3-х электродных
Тип датчиков кондуктометрический
Количество встроенных выходных реле 1
Макс. допустимый ток, коммутируемый контактами встроенного реле 8 А при 220 В 50 Гц (cos > 0,4)
Напряжение на электродах датчика уровня не более 12 В пост. тока
Сопротивление жидкости, вызывающее срабатывание датчика не более 500 кОм
Тип корпуса настенный Н
Габаритные размеры корпуса 130×105×65 мм
Степень защиты корпуса IP44
Условия эксплуатации
Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 35 °С) не более 80 %
