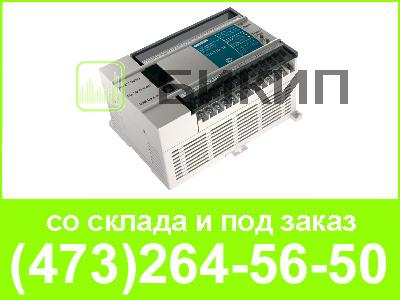

Карточка изделия Программируемые логические контроллеры ПЛК110-24.30.Р.L

КИП >>Приборы контроля >>Логические контроллеры >>Программируемые логические контроллеры >>ПЛК110-24.30.Р.L
Минимальная сумма покупки - 2000 руб без НДС.

Цена ПЛК110-24.30.Р.L:	0.00 руб. без НДС
Наличие на складе или возможность поставки "под заказ" ПЛК110-24.30.Р.L:	Заказ
Статус производства ПЛК110-24.30.Р.L:	Производится
Напряжение питания, В :	18-28
Габаритные размеры, мм :	140х110х73
Объем энергонезависимой памяти, Мб :	4
Масса, кг не более :	1
Программируемые логические контроллеры ПЛК110-24.30.Р.L Программируемые логические контроллеры ПЛК-110-24.30.Р.L Программируемые логические контроллеры
Купить ПЛК110-24.30.Р.L:

Программируемые логические контроллеры ПЛК 110

Назначение ОВЕН ПЛК110

Контроллер ПЛК110 предназначен для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в т.ч. железнодорожном, в различных областях промышленности, жилищно-коммунального и сельского хозяйства.

Логика работы ПЛК110 определяется потребителем в процессе программирования контроллера. Программирование осуществляется с помощью системы программирования CoDeSys версии 2.3.8.1 и старше

Основными функциями прибора ОВЕН ПЛК 110 являются:

Надежная среда программирования CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
Встроенные интерфейсы RS 232, RS 485, Ethernet10/100 Мbit и USB-Device
Протоколы ОВЕН, ModBus RTU, ModBus ASCII, DCON, ModBus-TCP, GateWay
Существует возможность применения коэффициента масштабирования
60 и 32 дискретные точки ввода / вывода у ПЛК 110-60 и ПЛК 110-32 соответственно
Библиотека функциональных блоков, поставляемая бесплатно:
- разработка ОВЕН: ПИД-регулятор с автоматической настройкой, блок управления 3-х позиционными задвижками и пр.
- стандартная библиотека CoDeSys
Возможность расширения путем подключения модулей ввода/вывода
Встроенные часы реального времени
Аккумуляторный источник резервного питания встроенный
Конструктивное исполнение - копмактное
Область применения: для создания средних и малых систем автоматизации в пищевой, упаковочной промышленности, линий розлива/дозирования, систем "Умный дом" и т.д.

Общие сведения

Свойство	Значение
Габаритные размеры	208 ´ 110 ´ 73 мм
Степень защиты корпуса	IP20 со сторон передней панели, IP00 со стороны клемм
Индикация на передней панели	Светодиодная
Масса, не более	0,75 кг

Условия эксплуатации прибора ОВЕН ПЛК 110 являются:

Контроллер ПЛК110 эксплуатируется при следующих условиях:

закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов
температура окружающего воздуха от минус 10 до +50 °С
верхний предел относительной влажности воздуха – 80 % при 25°С (Для котнтроля и регулирования влажности воздуха в помещениях, где будет эксплуатироваться программируемый контроллер, рекомендуется применять датчики влажности Galltec Mela )
атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации ПЛК110соответствует группе исполнения В4 в соответствии с ГОСТ 12997-84. По устойчивости к механическим воздействиям при эксплуатации ПЛК110 соответствует группе исполнения N2 в соответствии с ГОСТ 12997-84

Удобство монтажа и настройки

Удобные надежные клеммы с шагом 7,5 мм
Крепление на стандартную DIN-рейку (35 мм)
Подключение к RS-232 осуществляется стандартным кабелем
Не требуется приобретение специального кабеля для программирования контроллера

К ПЛК 110 предлагается линейка модулей ввода/вывода в новых компактных корпусах.

Модули аналогового ввода
Модули аналогового вывода
Модули аналогового ввода/вывода

Параметр	ПЛК 110-60	ПЛК 110-32
Дискретные входы
Количество дискретных входов	36	18
Наличие гальванической изоляции	есть, групповая	есть, групповая
Наличие скоростных входов	есть (4 канала)	есть (2 канала)
Гарантированная рабочая частота скоростного входа	10 кГц	10 кГц
Срабатывание дискретного входа	замыкание на общую клемму	замыкание на общую клемму
Интерфейсы связи
Интерфейсы: - RS-485 - RS-232 (RJ-11) - DEBUG RS-232 (RJ-11) - USB-Device -Ethernet 100Base-T (RJ-45)	есть (2 канала) есть есть есть есть	есть (2 канала) есть есть есть есть
	ОВЕН Modbus RTU/ASCII DCON Modbus TCP GateWay (протокол CoDeSys)
Дискретные выходы
Количество дискретных выходов	24	14
Количество дискретных выходов (варианты исполнения)	э/м реле 4А 220В (норм. разомкн.) транзистор n-p-n c OK (сигнал лог. "1" отн. клеммы Uпит
Общие характеристики
Центральный процессор	32-х разрядный RISC-процессор 200 МГц на базе ядра ARM9
Объем оперативной памяти	4 Мбайт (динамическая)
Объем энергозависимой памяти	4 Мбайт (Flash-память)
Часы реального времени	есть
Время работы часов реального времени после пропадания питания	не менее 3 месяцев
Конструктивное исполнение	крепление на DIN-рейку или на стену
Степень защиты корпуса	IP20
Напряжение питания	=24 В или -200 В 50 Гц
Напряжение встроенного источника питания для активных датчиков	24 В
Макс. ток источника питания	400 мА
