| | Карточка изделия Преобразователи нормирующие
НПТ2.32.1.2
| КИП
>>Преобразователи
>>Преобразователи нормирующие
>>НПТ2.32.1.2
| Минимальная сумма покупки - 2000 руб без НДС.
| | | Цена НПТ2.32.1.2: | 0.00 руб. без НДС
| | Наличие на складе или возможность поставки "под заказ" НПТ2.32.1.2: | Заказ
| | Статус производства НПТ2.32.1.2: | Производится
| | Напряжение питания, В
: | 12-36
| |
| Габаритные размеры, мм
: | O45х13
| |
| Диапазон преобразования, С
: | 0+300
| |
| Масса, кг не более
: | 0,1
| |
Преобразователи нормирующие
НПТ2.32.1.2
Преобразователи нормирующие
НПТ-2.32.1.2
Преобразователи нормирующие
| |
| Купить НПТ2.32.1.2: | | |
|
|

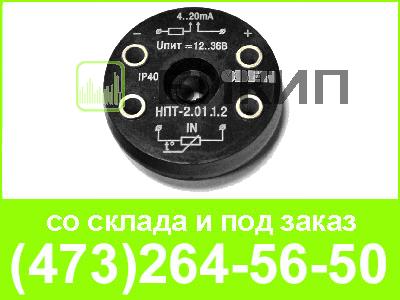

Температурный нормирующий преобразователь НПТ 2
Назначение
Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Преобразователь, совместно с входными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4 - 20 мА согласно ГОСТ 13384-94. Преобразователи предназначены для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. В случае обрыва или короткого замыкания датчика преобразо-ватель формирует сигнал 22 мА.
Преобразователи, совместно с входными датчиками, могут применяться во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Возможности
- Подключать отечественные датчиками температуры к контроллерам зарубежных производителей
- Увеличивать длину линии связи «измерительный прибор \ датчик температуры»
- Подключить к одному датчику несколько измерителей
- Снизить влияние помех на линию связи «прибор \ датчик»
Достоинства
- Высокая точность, погрешность измерения для ТП 0,25%, для ТС 0,1%
- ОВЕН НПТ-2 внесен в реестр средств измерений РФ
- Высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА
- Высокая надежность. ОВЕН НПТ-2 соответствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А
- Высокая временная стабильность. ОВЕН НПТ-2 в течении всего срока службы не требует построек
- Широкий диапазон рабочих температур окружающий среды: -40…+85°С
- Широкий набор диапазонов преобразования температур (см. таблицу Диапазоны преобразования)
|
Диапазон преобразования «температуры в 4…20мА», оС
|
Код диапазона
|
Тип сенсора
|
Полное название нормирующего преобразователя
|
|
-80...+200оC
|
01
|
50М
(α=0,00428оС-1)
|
НПТ-2.01.1.2
|
|
-50...+50оC
|
11
|
НПТ-2.11.1.2
|
|
0...+50оC
|
21
|
НПТ-2.21.1.2
|
|
0...+100оC
|
31
|
НПТ-2.31.1.2
|
|
0...+150оC
|
41
|
НПТ-2.41.1.2
|
|
-80...+200оC
|
06
|
100М
(α=0,00428оС-1)
|
НПТ-2.06.1.2
|
|
-50...+50оC
|
16
|
НПТ-2.16.1.2
|
|
0...+50оC
|
26
|
НПТ-2.26.1.2
|
|
0...+100оC
|
36
|
НПТ-2.36.1.2
|
|
0...+150оC
|
46
|
НПТ-2.46.1.2
|
|
-50...+150оC
|
56
|
НПТ-2.56.1.2
|
|
-200...+500оC
|
02
|
100П
(α=0,00391оС-1)
|
НПТ-2.02.1.2
|
|
-100...+100оC
|
12
|
НПТ-2.12.1.2
|
|
0...+100оC
|
22
|
НПТ-2.22.1.2
|
|
0...+150оC
|
32
|
НПТ-2.32.1.2
|
|
0...+300оC
|
42
|
НПТ-2.42.1.2
|
|
0...+500оC
|
52
|
НПТ-2.52.1.2
|
|
-200...+500оC
|
03
|
Pt100
(α=0,00385оС-1)
|
НПТ-2.03.1.2
|
|
-100...+100оC
|
13
|
НПТ-2.13.1.2
|
|
0...+100оC
|
23
|
НПТ-2.23.1.2
|
|
0...+150оC
|
33
|
НПТ-2.33.1.2
|
|
0...+300оC
|
43
|
НПТ-2.43.1.2
|
|
0...+500оC
|
53
|
НПТ-2.53.1.2
|
|
-200...+800оC
|
04
|
ДТПL
(хромель-капель)
|
НПТ-2.04.1.2
|
|
0...+400оC
|
14
|
НПТ-2.14.1.2
|
|
0...+600оC
|
24
|
НПТ-2.24.1.2
|
|
0...+800оC
|
34
|
НПТ-2.34.1.2
|
|
-40...+800оC
|
05
|
ДТПК
(хромель-алюмель)
|
НПТ-2.05.1.2
|
|
0...+400оC
|
15
|
НПТ-2.15.1.2
|
|
0...+600оC
|
25
|
НПТ-2.25.1.2
|
|
0...+1000оC
|
35
|
НПТ-2.35.1.2
|
|
0...+1000оC
|
45
|
НПТ-2.45.1.2
|
Технические характеристики
|
Наименование
|
Значение
|
|
Номинальное значение напряжения питания (постоянного тока)
|
24 В
|
|
Диапазон допустимых напряжений питания (постоянного тока)
|
12 – 36 В
|
|
Диапазон выходного тока преобразователя
|
4 – 20 мА
|
|
Функция преобразования входных сигналов
|
линейная
|
|
Нелинейность преобразования, не хуже
|
±0,2%
|
|
Разрядность цифро-аналогового преобразователя, не менее
|
12 бит
|
|
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более
|
30
|
|
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более
|
100
|
Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В)
|
250 Ом ±5 %
|
Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) *
|
1200 Ом
|
|
Пульсации выходного сигнала
|
0,6%
|
|
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более
|
30 мин
|
|
Время установления выходного сигнала после скачкообразного изменения входного, не более
|
1 с
|
|
Время непрерывной работы
|
круглосуточно
|
|
Габаритные размеры
|
Ø45х13±1 мм
|
|
Масса, не более
|
100 г
|
|
Средняя наработка на отказ, не менее
|
500 000 ч
|
|
Средний срок службы, не менее
|
12 лет
|
