Карточка изделия Модули скоростного ввода-вывода аналоговых сигналов МУ110-220.2АС.Р



КИП >>Преобразователи >>Модули ввода-вывода >>Модули скоростного ввода-вывода аналоговых сигналов >>МУ110-220.2АС.Р

Минимальная сумма покупки - 2000 руб без НДС.

Цена МУ110-220.2АС.Р:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" МУ110-220.2АС.Р:Заказ

Статус производства МУ110-220.2АС.Р: Производится

Напряжение питания переменного тока, В : 90-264
Габаритные размеры, мм : 63х110х73
Количество аналоговых входов : 2
Масса, кг не более : 0,5

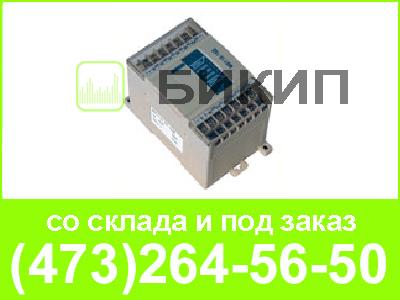

Модули скоростного ввода-вывода аналоговых сигналов МУ110-220.2АС.Р
Модули скоростного ввода-вывода аналоговых сигналов МУ-110-220.2АС.Р
Модули скоростного ввода-вывода аналоговых сигналов

Купить МУ110-220.2АС.Р:

Модуль ОВЕН МУ110

Назначение прибора

Модуль дискретного вывода МУ110 предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением.

Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Модуль не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4 ) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Технические характеристики модуля МУ110

МУ110-8Р
Потребляемая мощность, ВА, не более 6
Количество дискретных выходных элементов 8
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Параметры дискретных ВЭ
Обозначение / Наименование Коммутируемый ток
Реле электромагнитное 4 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или 4 А при постоянном напряжении не более 24 В
Напряжение питания
МУ110-220.8Р(К) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц 18...29 В постоянного тока (номинальное напряжение 24 В)
МУ110-24.8Р(К) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МУ110-224.8Р(К) 20...375 В постоянного тока (номинальное напряжение 24 В)
МУ110-8К
Потребляемая мощность, ВА, не более 6
Количество дискретных выходных элементов 8
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Параметры дискретных ВЭ
Обозначение / Наименование Коммутируемый ток
Оптопара транзисторная n-p-n типа, открытый коллектор 400 мА при напряжении не более 60 В
постоянного тока
Напряжение питания
МУ110-220.8Р(К) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока(номинальное напряжение 24 В)
МУ110-24.8Р(К) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МУ110-224.8Р(К) 20...375 В постоянного тока (номинальное напряжение 24 В)
МУ110-16Р
Потребляемая мощность, ВА, не более
МУ110-220(224).16Р(К)
МУ110-24.16Р(К)

12
6
Количество дискретных выходных элементов 16
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Параметры дискретных ВЭ
Обозначение / Наименование Коммутируемый ток
Реле электромагнитное 3 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или 3 А при постоянном напряжении не более 30 В
Напряжение питания
МУ110-220.16Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока (номинальное напряжение 24 В)
МУ110-24.16Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МУ110-224.16Р 20...375 В постоянного тока (номинальное напряжение 24 В)
МУ110-16К
Потребляемая мощность, ВА, не более
МУ110-220(224).16Р(К)
МУ110-24.16Р(К)

12
6
Количество дискретных выходных элементов 16
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Параметры дискретных ВЭ
Обозначение / Наименование Коммутируемый ток
Оптопара транзисторная n-p-n типа, открытый коллектор 400 мА при напряжении не более 60 В
постоянного тока
Напряжение питания
МУ110-220.16Р(К) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц 18...29 В постоянного тока (номинальное напряжение 24 В)
МУ110-24.16Р(К) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МУ110-224.16Р(К) 20...375 В постоянного тока (номинальное напряжение 24 В)
МУ110-8И
Потребляемая мощность, ВА, не более 6
Количество аналоговых выходных элементов 8
Тип аналоговых выходных элементов ЦАП «параметр – ток 4…20 мА»
Основная приведенная погрешность ЦАП, %, не более   ± 0,5
Сопротивление нагрузки, подключаемое к выходу, Ом   0...1300
Диапазон напряжений питания выхода , В 10...36
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек   115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Температура окружающего воздуха От минус 10 до +55 °С;
Гарантийный срок, лет 2
Напряжение питания
МУ110-220.8И 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока (номинальное напряжение 24 В)
МУ110-24.8И 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МУ110-224.8И 20...375 В постоянного тока (номинальное напряжение 24 В)
МУ110-6У
Потребляемая мощность, ВА, не более 6
Количество аналоговых выходных элементов 6
Тип аналоговых выходных элементов ЦАП «параметр – напряжение 0…10 В»
Основная приведенная погрешность ЦАП, %, не более ± 0,5
Сопротивление нагрузки, подключаемое к выходу, кОм, не менее   2
Диапазон напряжений питания выхода , В 12...36
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек   115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Температура окружающего воздуха От минус 10 до +55 °С;
Гарантийный срок, лет 2
Напряжение питания
МУ110-220.6У 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока(номинальное напряжение 24 В)
МУ110-24.6У 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МУ110-224.6У 20...375 В постоянного тока (номинальное напряжение 24 В)
