Регулятор, программируемый по времени МПР51-Щ4
Назначение прибора
Программируемый регулятор ОВЕН МПР 51 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.
Стандартное применение программируемого измерителя-регулятора:
- Измеритель-регулятор температуры и влажности;
- Измеритель-регулятор температуры и разности температур;
- Двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации.
Выпускается в щитовом корпусе Щ-4
Основные возможности измерителя
- Производит измерение трех параметров:
- температуры камеры («сухого» термометра) Тсух;
- температуры «влажного» термометра Твлаж;
- температуры продукта Тпрод.
- Обладает двумя пид-регуляторами для поддержания любых двух из пяти вышеперечисленных величин с высокой точностью;
- Автонастройка пид-регуляторов;
- Вычисляет два дополнительных параметра:
- разности температур ΔТ = Тсух – Тпрод;
- влажности Ψ психрометрическим методом (по показаниям «сухого» и «влажного» термометров).
- Имеется дополнительное реле и 8 транзисторных ключей:
- для сигнализации об аварии и об окончании выполнения программы;
- для управления дополнительным оборудованием.
- Четыре выходных реле служат для подключения ТЭНов, охладительных систем, задвижек и других исполнительных устройств;
- Различные уровни защиты настроек для разных специалистов;
- Прибор осуществляет регулирование по заданной пользователем программе;
- Регистрация контролируемых параметров на ПК, при подключении через адаптер сети ОВЕН АС2 по интерфейсу RS-232;
- Настройка на ПК с помощью конфигуратора, для подключения используется специальный кабель.

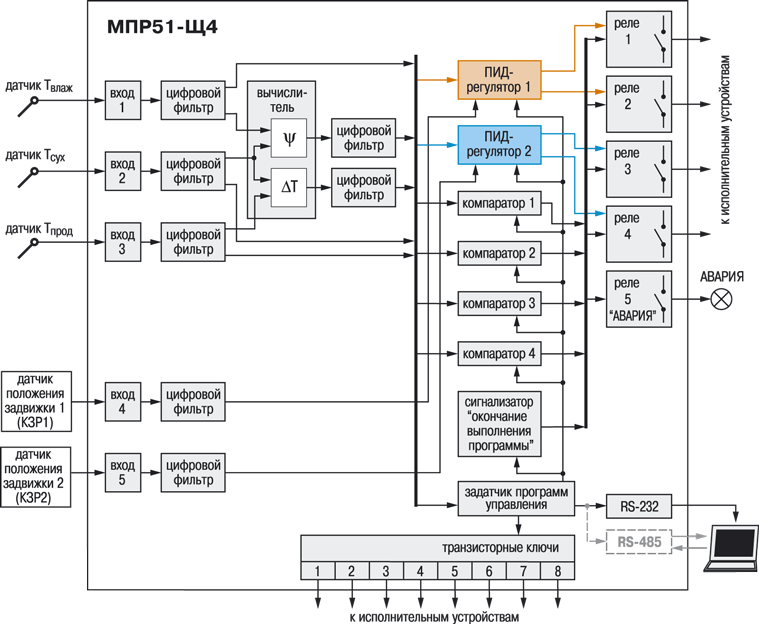

Функциональная схема программируемого по времени измерителя - регулятора ОВЕН МПР51
Регулятор температуры и влажности МПР 51-Щ4 может управлять задвижками с использованием резистивных датчиков положения, которые подключаются ко входам 4 и 5.
Датчики температуры Тсух, Твлаж и Тпрод подключают ко входам 1...3.
Прибор имеет две модификации входов:
- для подключения датчиков ТСМ/ТСП сопротивлением 50 Ом;
- для подключения датчиков ТСМ/ТСП сопротивлением 100 Ом, Pt100.
Изменение параметров регулирования осуществляется по заданной пользователем программе, состоящей из последовательности шагов.
На каждом шаге программы могут быть заданы:
- входная величина (из пяти возможных) для каждого ПИД-регулятора;
- уставки поддерживаемых температур и влажности;
- условия перехода к следующему шагу – по времени и (или) по достижении заданного значения температуры (влажности);
- скорость выхода на уставку;
- режимы следования импульсов для транзисторных ключей.
Программы запоминаются в энергонезависимой памяти прибора, а затем используются по выбору пользователя. Количество программ, хранящихся в памяти прибора, зависит от числа шагов в каждой. Количество шагов в программе задается пользователем. Всего прибор может хранить от 60 программ по 7 шагов каждая до 5 программ по 99 шагов каждая.
Регулятор МПР51-Щ4 имеет в своем составе 2 ПИД-регулятора, которые обеспечивают точное поддержание любых двух из пяти измеренных и вычисленных параметров: Тсух, Твлаж, Тпрод, Ψ и ΔТ.
ОВЕН МРП51 технические характеристики
Параметр |
Значение |
Напряжение питания
|
150…242 В переменного тока частотой 47...63 Гц или 210...300 В постоянного тока
|
Диапазон измерения при использовании (в скобках указана разрешающая способность):
|
|
датчика ТСМ
|
–50...+200 °С (0,1 °С)
|
датчика ТСП, Pt100
|
–80...+750 °С (0,1 °С)
|
датчика положения задвижки
|
0...100 % (1 %)
|
Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)
|
±0,5 %
|
Количество входных каналов, из них:
|
5
|
температуры
|
3
|
положения задвижки
|
2
|
Количество каналов регулирования
|
2
|
Количество выходных реле
|
5
|
Количество выходных транзисторных ключей
|
8
|
Период следования управляющих импульсов на выходе регулятора
|
1...120 с
|
Максимально допустимый ток нагрузки устройств управления:
|
|
э/м реле (при ~220 В или =30 В)
|
4 А
|
транзисторного ключа (при постоянном напряжении =50 В)
|
200 мА
|
Интерфейс связи с ПК
|
последовательный, RS-232 (через адаптер сети АС2) или RS-485
|
Длина линии связи прибора с АС2
|
не более 1000 м
|
Тип корпуса
|
щитовой Щ4
|
Габаритные размеры
|
96х96х145 мм
|
Степень защиты корпуса со стороны передней панели
|
IP54
|
Условия эксплуатации |
Температура окружающего воздуха
|
+1...+5 °С
|
Атмосферное давление
|
86...106,7 кПа
|
Относительная влажность воздуха (при 35 °С)
|
30...80 %
|
