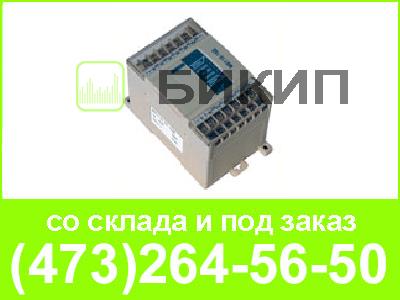

Карточка изделия Модули скоростного ввода-вывода аналоговых сигналов МК110-220.2АС.Р



КИП >>Преобразователи >>Модули ввода-вывода >>Модули скоростного ввода-вывода аналоговых сигналов >>МК110-220.2АС.Р

Минимальная сумма покупки - 2000 руб без НДС.

Цена МК110-220.2АС.Р:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" МК110-220.2АС.Р:Заказ

Статус производства МК110-220.2АС.Р: Производится

Напряжение питания переменного тока, В : 90-264
Габаритные размеры, мм : 63х110х73
Количество аналоговых входов : 2
Масса, кг не более : 0,5


Модули скоростного ввода-вывода аналоговых сигналов МК110-220.2АС.Р
Модули скоростного ввода-вывода аналоговых сигналов МК-110-220.2АС.Р
Модули скоростного ввода-вывода аналоговых сигналов

Купить МК110-220.2АС.Р:

МК110 модуль дискретного ввода/вывода

Назначение прибора дискретного ввода/вывода ОВЕН МК110

Модуль предназначен для управления по сигналам из сети RS-485 встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

Встроенные выходные элементы могут работать в режиме широтно-импульсной модуляции, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.

Может использоваться совместно со всеми моделями ПЛК ОВЕН или контроллерами других производителей, а также со SCADA системами. Поддержаны протоколы ModBus-RTU, ModBus-ASCII, DCON, ОВЕН.

Модуль дискретного ввода/вывода МК110 работает в сети RS-485 при наличии в ней «мастера», при этом сам МК110 не является «мастером» сети.

Функционально модули приборa МК110 полностью перекрывают существующую линейку модулей: модуль аналаговый ОВЕН МВА8, модуль универсальный ОВЕН МВУ8, модуль дискретный ОВЕН МДВВ, не имеют отличий по структуре программирования.

Новые приборы модулей дискретного ввода/вывода МК110 можно без ограничений применять вместо существующих модификаций ОВЕН МДВВ.

Основные особенности МК110-8ДН.4Р / МК110-8Д.4Р

  • Входы:
    для МК110-8ДН.4Р: 8 каналов дискретного ввода, групповая изоляция;
    для МК110-8Д.4Р: 8 каналов дискретного ввода, без изоляции;
  • Типы входных сигналов:
    для МК110-8ДН.4Р: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа;
    для МК110-8Д.4Р: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа модификация
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс;
  • Счетчик импульсов для каждого канала. =4 канала дискретного вывода;
  • Типы выходных элементов: Р — э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода;
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания).

Основные особенности МК110-4К.4Р

  • 4 канала дискретного ввода.
  • Типы входных сигналов: кондуктометрические датчики уровня;
  • 4 канала дискретного вывода;
  • Типы выходных элементов: Р — э/м реле 5 А ~250 В или 3 А =24 В;
  • Возможность выдачи ШИМ-сигнала с любого выхода;
  • Прямая логика работы: преобразование сигналов на входе в срабатывание соответствующего выходного э/м реле;
  • Напряжение питания: ~220 В или =24 В (в зависимости от модификации).

Основные особенности МК110-4ДН.4Р

  • 4 канала дискретного ввода, групповая изоляция;
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа;
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс;
  • Счетчик импульсов для каждого канала. =4 канала дискретного вывода;
  • Типы выходных элементов: Р — э/м реле 4 А ~250 В или =24 В;
  • Возможность выдачи ШИМ-сигнала с любого выхода;
  • Прямая логика работы: преобразование слаботочных сигналов на входе в срабатывание соответствующего выходного э/м реле;
  • Встроенный источник питания датчиков: =24 В, 180 мА;
  • Напряжение питания: ~220 В.

Технические характеристики МК110

Сводные технические характеристики
Напряжение питания
МК110-220.8Д(ДН).4Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63Гц
МК110-24.8Д(ДН).4Р 18...29 В постоянного тока (номинальное напряжение 24 В)
МК110-224.8Д(ДН).4Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63Гц или 20...375 В постоянного тока (номинальное напряжение 24 В)
МК110-220.4К.4Р 90...264 В переменного тока (номинальное напряжение 110...240 В) частотой 47...63Гц
МК110-24.4К.4Р 18...29 В постоянного тока (номинальное напряжение 24 В)
МК110-220.4ДН.4Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63Гц
Потребляемая мощность не более 6 ВА
Количество дискретных выходных элементов 4 или 8
Параметры дискретных выходов (электромагнитных реле) 4 А при напряжении не более 250 В 50 Гц и cos ? > 0,4 или 4 А при постоянном напряжении не более 24 В
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus"RTU; ModBus«ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63×110×73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
  Дискретный вход (Д) Дискретный двунаправленный вход (изолированный) (ДН)
Гальваническая развязка дискретных входов - Групповая
Электрическая прочность изоляции дискретных входов, В - 1500
Максимальная частота сигнала, подаваемого на дискретный вход, кГц - 1
Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц) 0.5 (скважность 2 для частоты 1 кГц)
Напряжение питания дискретных входов, В - 24±3
Максимальный входной ток дискретного входа, мА, не более 7 8,5 (при напряжении питания входа 27В)
Ток «логической единицы», мА, не менее - 4,5
Ток «логического нуля», мА, не более - 1,5
Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более 100 -
Тип датчика дискретного входа коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Тип датчика дискретного входа датчики, имеющие на выходе транзисторный ключ n"p"n" типа (открытый коллектор) датчики, имеющие на выходе транзисторный ключ n"p"n" типа (открытый коллектор) или p"n"p" типа
