Карточка изделия Барьеры искрозащиты ИСКРА-ТС.01



КИП >>Приборы контроля >>Барьеры искрозащиты >>ИСКРА-ТС.01

Минимальная сумма покупки - 2000 руб без НДС.

Цена ИСКРА-ТС.01:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" ИСКРА-ТС.01:Заказ

Статус производства ИСКРА-ТС.01: Производится

Предел допустимой основной погрешности, % : 0,1
Габаритные размеры, мм : 98х82х22
Масса, кг не более : 0,3

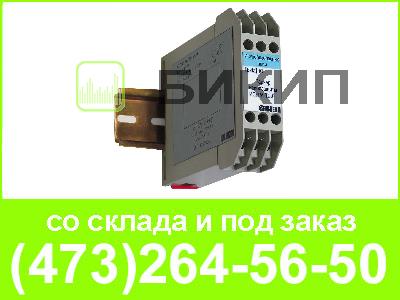

Барьеры искрозащиты ИСКРА-ТС.01
Барьеры искрозащиты
Барьеры искрозащиты

Купить ИСКРА-ТС.01:

Барьер искрозащиты

Назначение

Барьеры ОВЕН ИСКРА обеспечивают искрозащиту электрических цепей датчиков, находящихся во взрывоопасной зоне.

Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожарноопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).

Функциональные возможности

  • Огарничение напряжения и тока в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В;
  • Барьеры имеют искробезопасные цепи уровня искробезопасности «А» (особовзрывобезопасные);
  • Пригодны для наиболее взрывоопасных нерудничных сред, например — водород, ацетилен (группа IIC);
  • Высокая надежность взрывозащиты, обеспеченная схемным решением:
    • троирование полупроводниковых элементов, ограничивающих напряжение;
    • двухступенчата система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) — снижает напряжение до искробезопасного значения.

Технические характеристики

Параметр Значение
Предел допустимой основной погрешности не более 0,1 % от диапазона измерений*
Дополнительная температурная составляющая погрешности барьера
при изменении температуры в диапазоне от +1 до +50 °С
не более 0,002 % на 1 °С от диапазона измерений
Тип корпуса Д1, для крепления на DIN-рейку 35 мм
Степень защиты корпуса IP20
Габаритные размеры 98×82×22 мм
Масса барьера не более 0,3 кг
* по желанию заказчика возможно изготовление барьера с пределом основной погрешности 0,05 %
Выходные искробезопасные параметры
Параметр Искра-АТ.01 Искра-ТП.01 Искра-ТС.01
Напряжение холостого хода U0, В 30 6 9
Ток короткого замыкания I0, мА 100 100 200
Максимальная внешняя емкость С0, мкФ 0,08 50 2,3
Максимальная внешняя индуктивность L0, мГн 3,2 4 0,86
Условия эксплуатации
Температура окружающего воздуха +1...50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %
