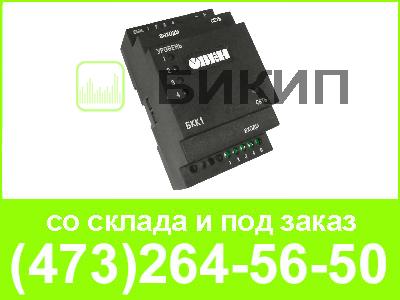

Блок согласования сигналов кондуктометрических датчиков

Назначение БКК1

Новый прибор линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении. Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Блок согласования сигналов кондуктометрических датчиков предназначен для согласования сигналов кондуктометрических датчиков уровня жидкости с приборами, имеющими дискретные входы (например, Программируемые логические контроллеры ПЛК).

Контроль уровня жидкости осуществляется при помощи кондуктометрических (контролирующих электропроводность среды) датчиков (зондов), которые устанавливаются пользователем на заданных условиями технологического процесса отметках: «Уровень 1», «Уровень 2», «Уровень 3» и «Уровень 4».

Основные функциональные возможности

• 4 независимых канала контроля уровня жидкости в резервуаре;
• Повышенная помехоустойчивость и надёжность благодаря использованию новой цифровой схемотехники;
• Исполнение на DIN-рейку (размещение внутри щита);
• 2 варианта питания 24 или 220 В;
• Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.;
• Простая настройка без демонтажа прибора.;

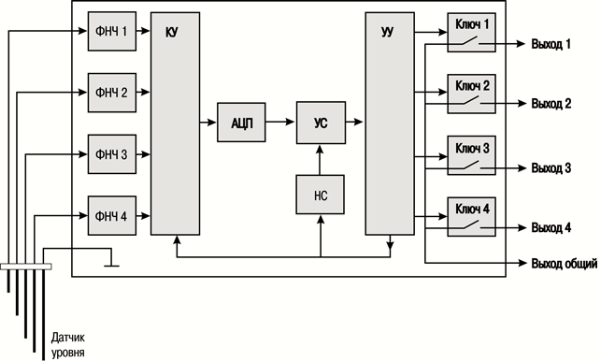

Функциональная схема ОВЕН БКК 1

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 — и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

• БКК1-24 — четырьмя гальванически развязанными транзисторными двунаправленными ключами;
• БКК1-220 — четырьмя э/м реле.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Пример временной диаграммы работы выходного ключа (реле)

Технические характеристики блока согласования сигналов кондуктометрических датчиков
