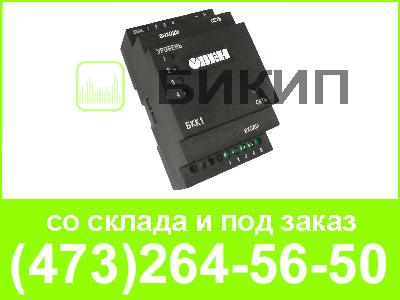

Карточка изделия Сигнализаторы уровня жидкости БКК1-220



КИП >>Сигнализаторы >>Сигнализаторы уровня >>Сигнализаторы уровня жидкости >>БКК1-220

Минимальная сумма покупки - 2000 руб без НДС.

Цена БКК1-220:0.00 руб. без НДС

Наличие на складе или возможность поставки "под заказ" БКК1-220:Заказ

Статус производства БКК1-220: Производится

Напряжение питания переменного тока, В : 220
Габаритные размеры, мм : 54х95х57
Количество каналов контроля уровня, шт : 4
Масса, кг не более : 1


Сигнализаторы уровня жидкости БКК1-220
Сигнализаторы уровня жидкости
Сигнализаторы уровня жидкости

Купить БКК1-220:

Блок согласования сигналов кондуктометрических датчиков

Назначение БКК1

Новый прибор линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении. Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Блок согласования сигналов кондуктометрических датчиков предназначен для согласования сигналов кондуктометрических датчиков уровня жидкости с приборами, имеющими дискретные входы (например, Программируемые логические контроллеры ПЛК).

Контроль уровня жидкости осуществляется при помощи кондуктометрических (контролирующих электропроводность среды) датчиков (зондов), которые устанавливаются пользователем на заданных условиями технологического процесса отметках: «Уровень 1», «Уровень 2», «Уровень 3» и «Уровень 4».

Основные функциональные возможности

  • 4 независимых канала контроля уровня жидкости в резервуаре;
  • Повышенная помехоустойчивость и надёжность благодаря использованию новой цифровой схемотехники;
  • Исполнение на DIN-рейку (размещение внутри щита);
  • 2 варианта питания 24 или 220 В;
  • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.;
  • Простая настройка без демонтажа прибора.;

Функциональная схема ОВЕН БКК 1


Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 — и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

  • БКК1-24 — четырьмя гальванически развязанными транзисторными двунаправленными ключами;
  • БКК1-220 — четырьмя э/м реле.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Пример временной диаграммы работы выходного ключа (реле)

Пример временной диаграммы работы выходного ключа (реле)

Технические характеристики блока согласования сигналов кондуктометрических датчиков

Характеристика БКК1-24 БКК1-220
Напряжение питания прибора 14...36 В пост. тока
(номинальное 24 В)
90...264 В 47...63 Гц
(номинальное 220 В)
Потребляемая мощность не более 1 ВА не более 2 ВА
Количество каналов контроля уровня 4
Напряжение питания датчиков уровня не более 10 В перем. тока 1,5...2,5 Гц
Тип дискретного выхода 4 транзисторных двунаправленных ключа 4 э/м реле, нормально разомкнутый контакт
Допустимая нагрузка выхода 50 мА пост. тока 36 В 2 А перем. тока 240 В
Тип корпуса на DIN-рейку 35 мм Д3
Габаритные размеры корпуса 54×95×57 мм
Степень защиты корпуса IP20
Температура окружающего воздуха —25...+70 °С —10...+50 °С
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %
Атмосферное давление 84...106,7 кПа
